Reichenau, TP 05 Pumpleitung Kanalisation - Pressbohrvortrieb

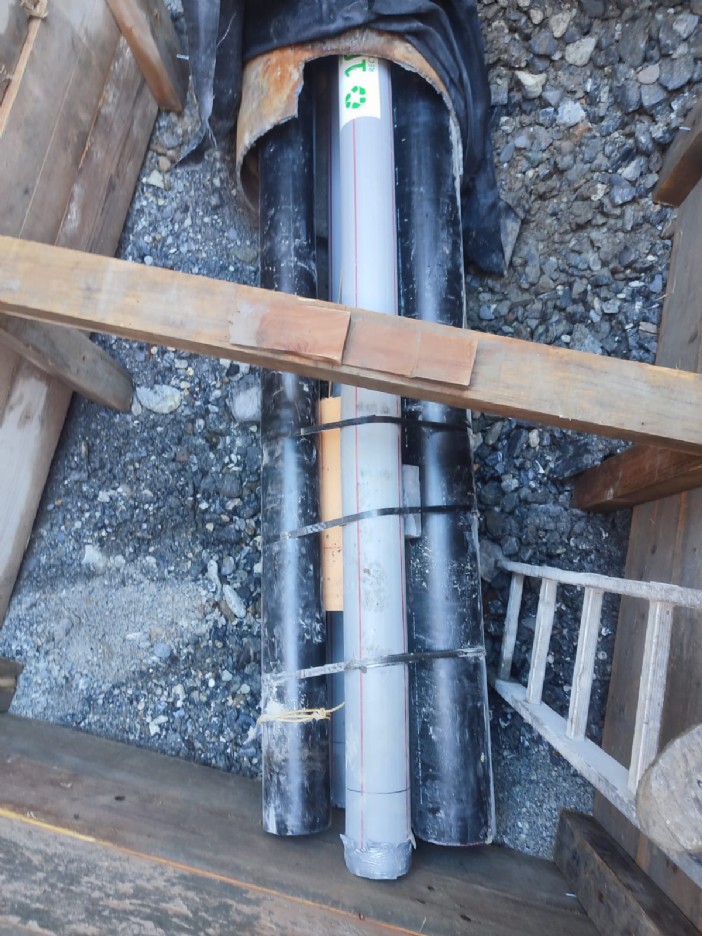

Unterquerung der RhB im Bereich des Bahnhofes Reichenau im Zuge ders Umbaues des Kieswerkes Reichenau. Erhöhte Anforderungen an die Genauigkeit der Pressbohrung aufgrund wenig Gefälle des Medienrohres der Abwasserleitung. Neben der Abwasserleitung DN 180 wurden noch drei Leerrohre DN 120 für Elektrizität sowie eine Wasserleitung DN 140 im Stahlrohr verlegt und der Riongraum mit Kies ausgelassen.
Pressbohranlage
FE2500
Bohrlänge
45 m

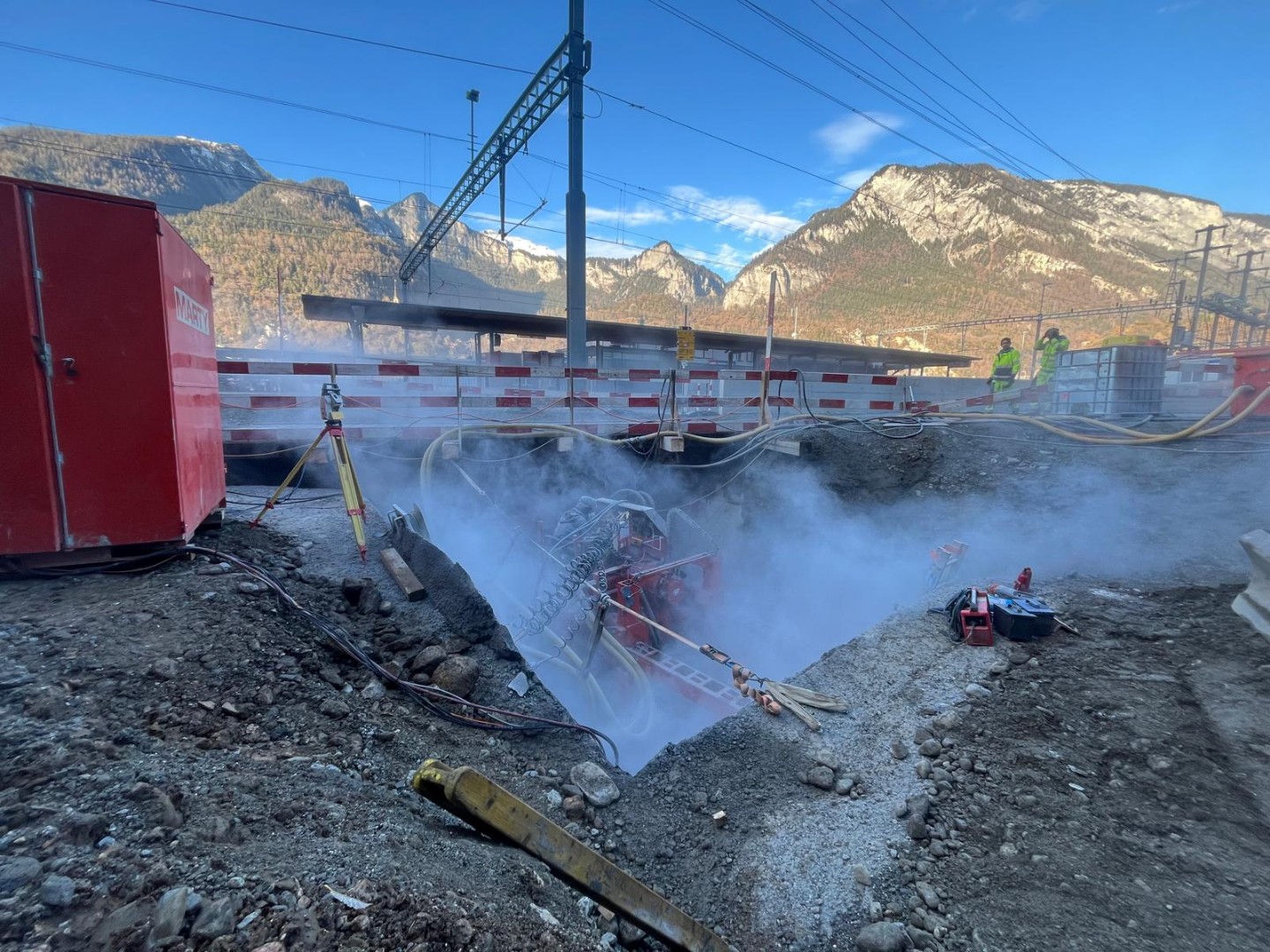

Startgrube
Länge: 6 m, Breite: 5 m, Tiefe: 4 m

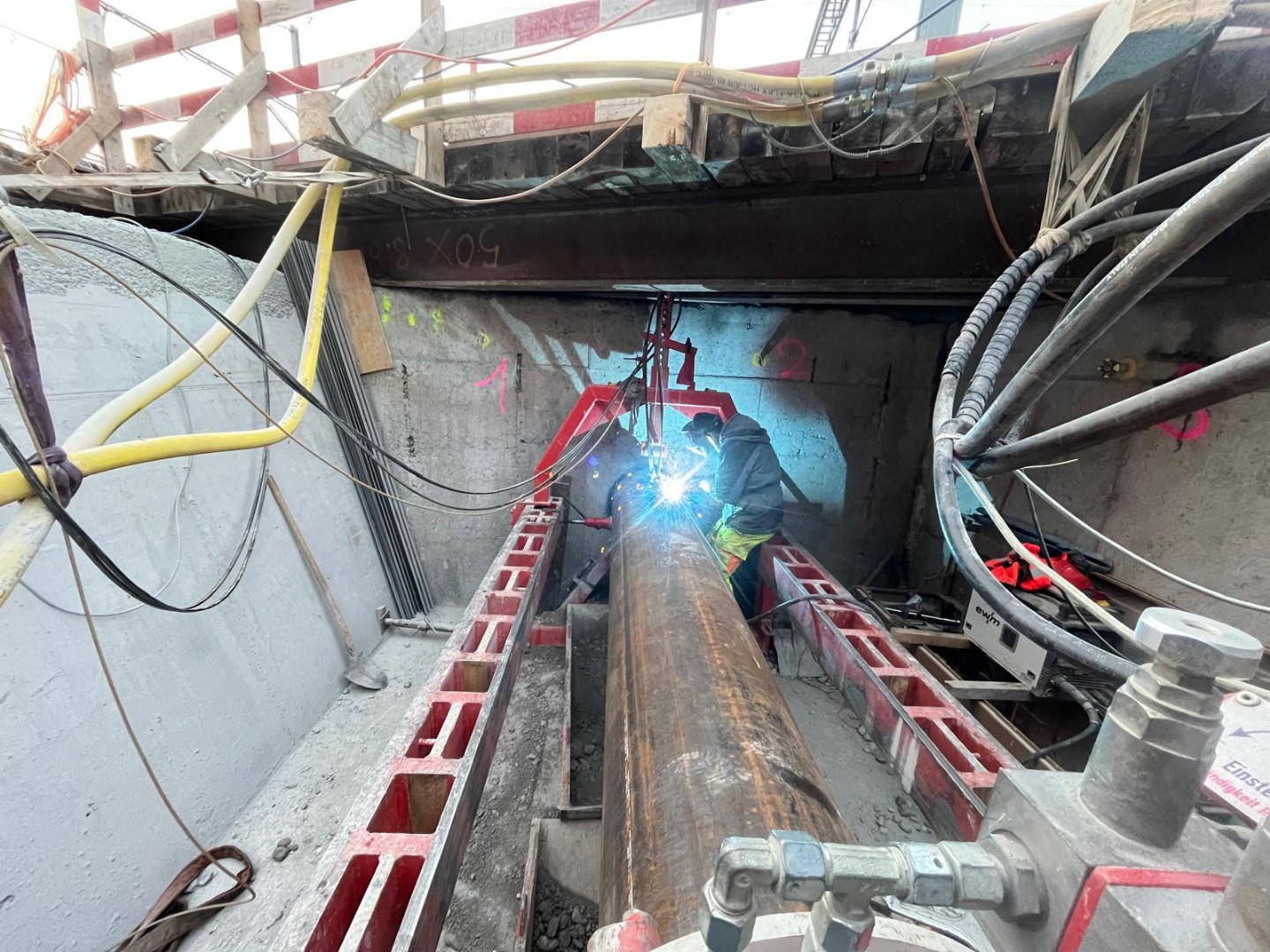

Stahlrohr
DN 610 × 10 mm
Bohrkopf
Imlochhammer mit Hammerbohrkrone
Vermessung
Tachymeter gestützte Echtzeitveremessung System Marty

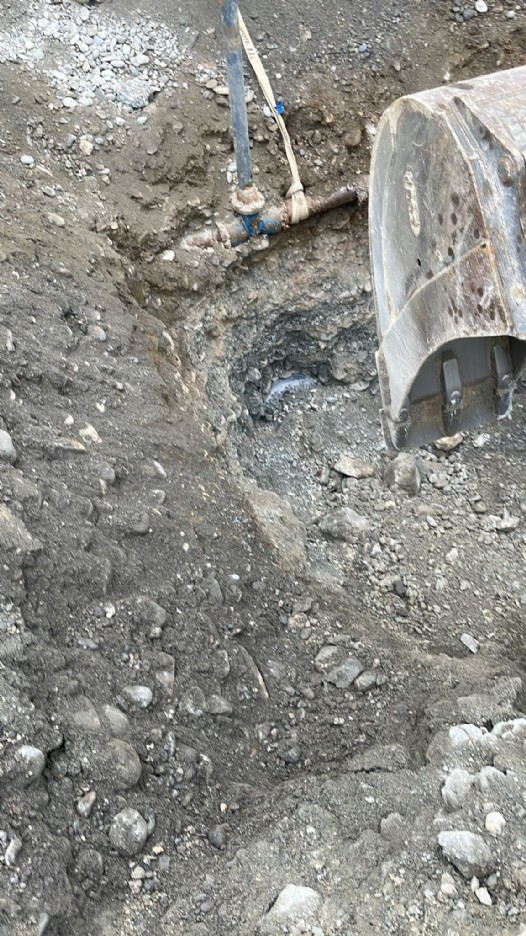

Geologie
Sand, Steine, Findlinge, grob
Unterquerung von
Bahnlinie, Gebäude
Ort
Reichenau GR
Jahr
2026
Bauzeit
3 Wochen
Abteilungsleiter
Werner Marty Jun.
Bauherr
Calanda AG
Rheinstrasse 219
7000 Chur
Bauleitung
Caprez Ingenieure AG
Comercialstrasse 20
7000 Chur
