Ilanz, Unterstossung Geleise RhB Bahnhof Ilanz

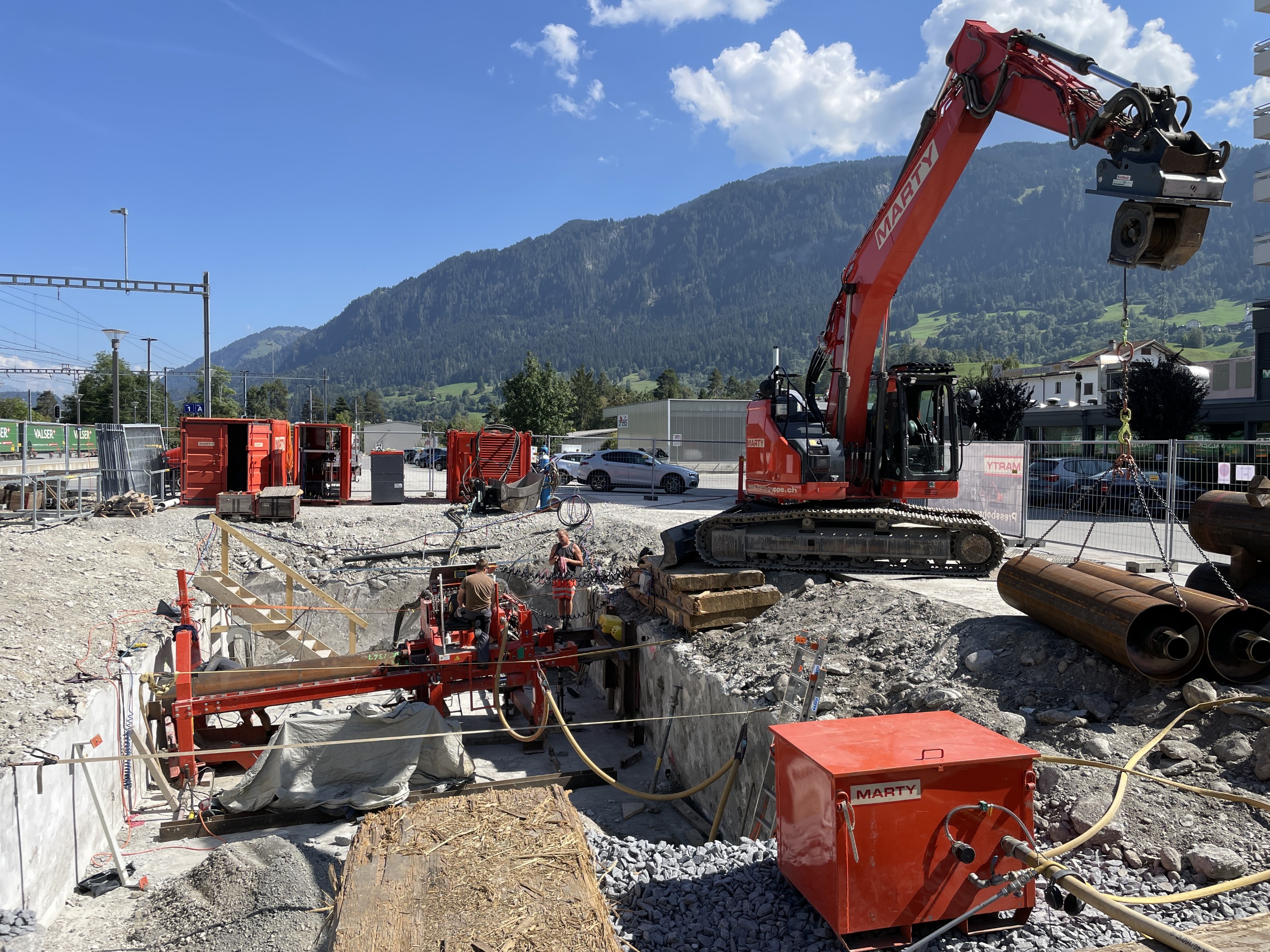

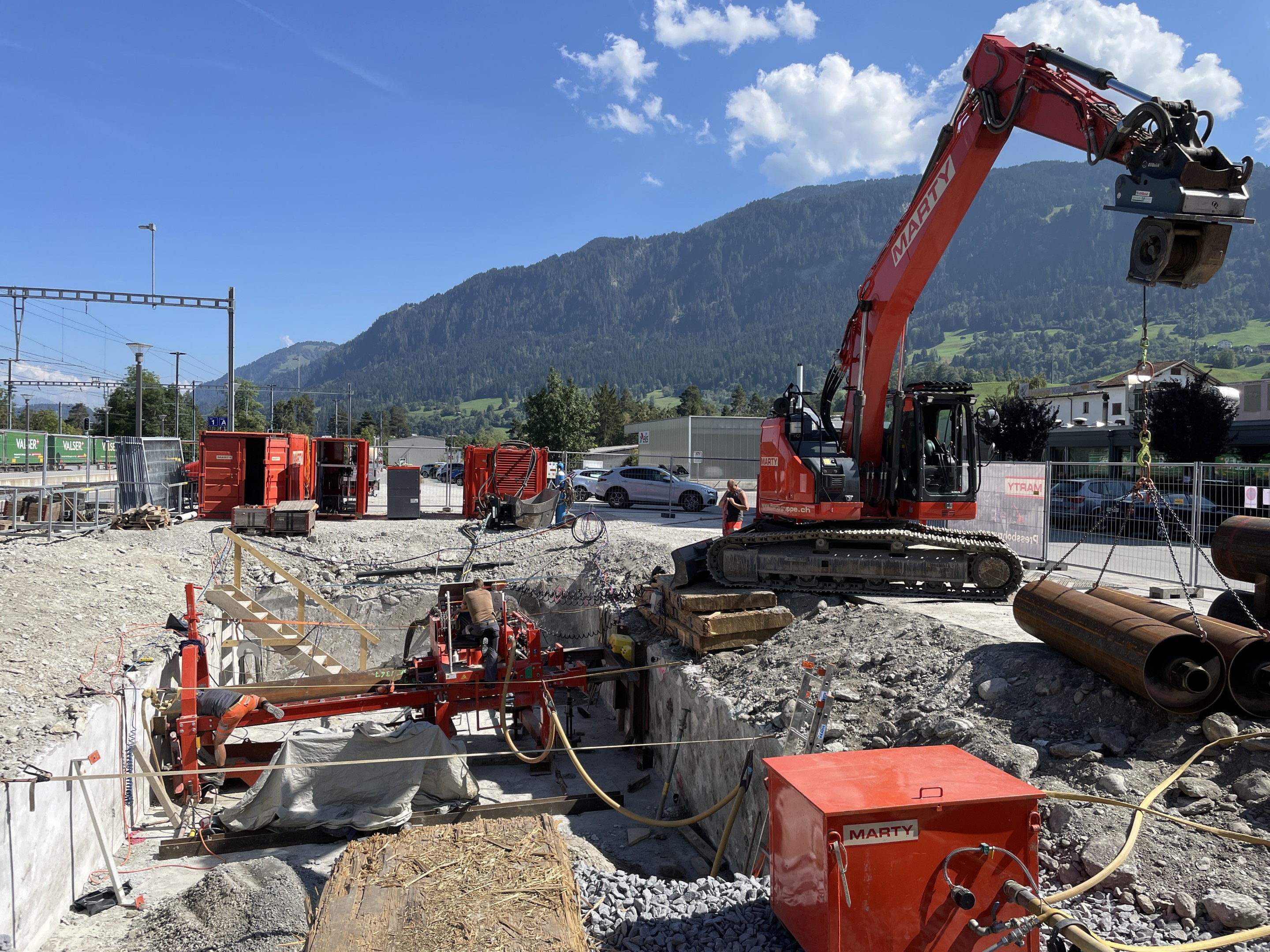

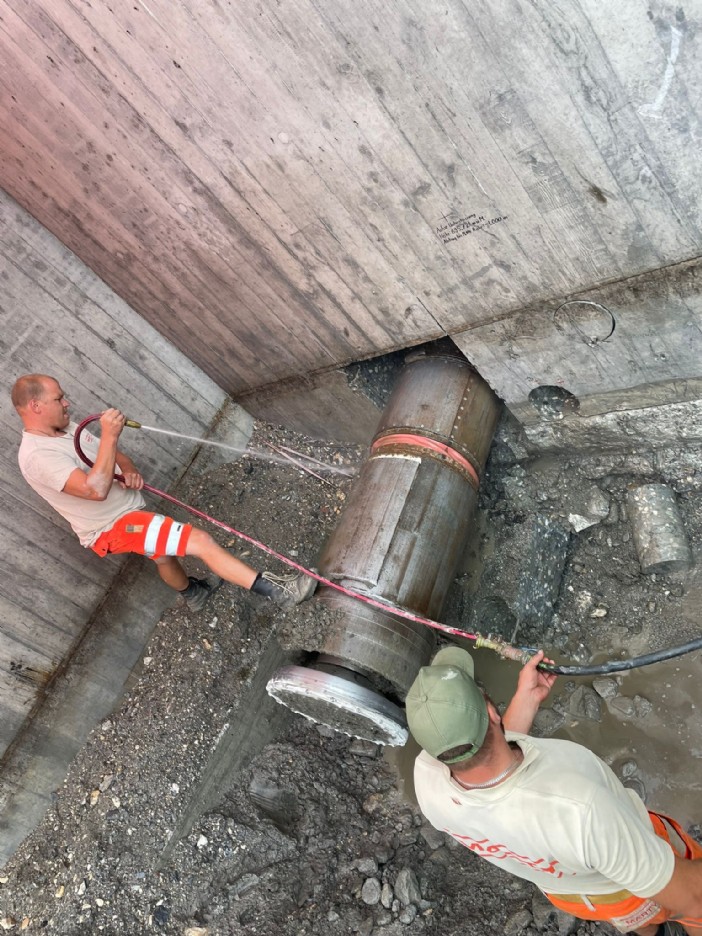

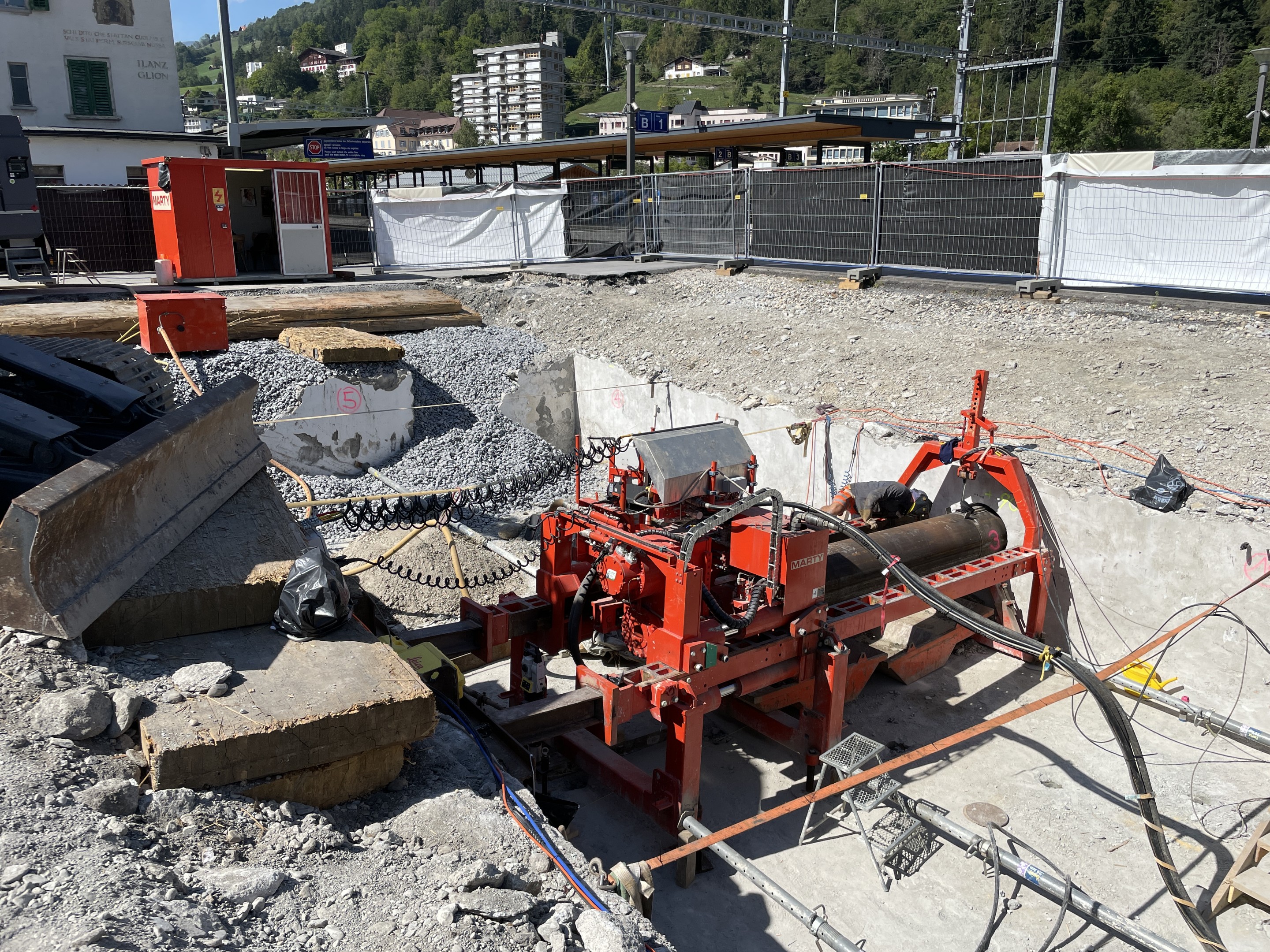

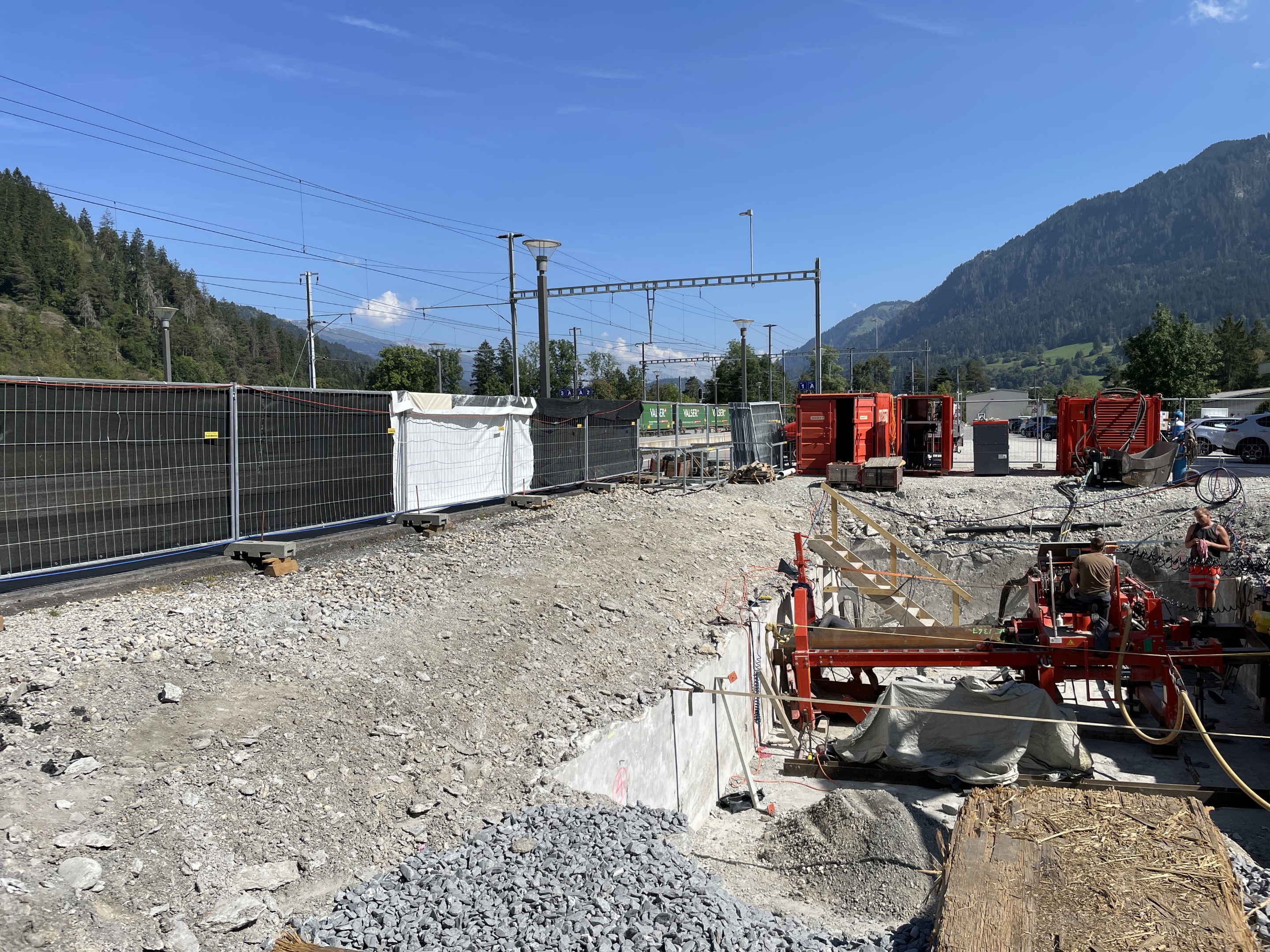

Wir durften für die RhB die Geleise im Bereich des Bahnhofes Ilanz mittels richtgesteuertem Pressbohrvortrieb mit Imlochhammer und Echtzeitvermessung unterqueren. Es wurde ein Stahlrohr DN 610 verwendet, in welches nachträglich 10 HDPE DN 140 sowie vier HDPE DN 110 Rohre eingezogen wurden und der Hohlraum zwischen Vortriebsrohr und PE Rohren wurde verfüllt.
Hauptleistungen
Richtgesteuerter Pressbohrvortrieb mittels Imlochhammer und Echtzeitvermessung der Lage des Bohrkopfes, Stahlrohr DN 610, Länge 36 m, Liefern und schweissen sowie einführen von 400 m HDPE DN 140 Rohren sowie 160 m HDPE DN 110 Rohren, Verfüllen Hohlraum zwischen Vortriebsrohr und PE Rohren.
Herausforderungen
Wenig Abstand zu Geleisen, Verankerung Maschine in abgebrochenem Keller, Platzverhältnisse zielseitig, Abschalung PE Rohre zu Schutzrohr.
Ilanz GR
Jahr
2023
Bauzeit
3 Wochen
Abteilungsleiter
Werner Marty jun.
Bauherr
RhB Immobilien AG
Bahnhofstrasse 25
7001 Chur
+41 81 288 62 92
immobilien@rhb.ch
Ingenieur
Bänziger Partner AG
Industriestrasse 51
9443 Widnau
+41 71 727 20 80
widnau@bp-ing.ch
Bauleitung
Bänziger Partner AG
Industriestrasse 51
9443 Widnau
+41 71 727 20 80
widnau@bp-ing.ch
